Om du någonsin besökte några industriella överskottsbutiker, skulle du väldigt ofta se några kameror och linser som används i industriell automation. Men du vet förmodligen inte att dessa linser kan ha väldigt hög optisk prestanda och funktioner vi vill ha: hög upplösningsförmåga, stor bildcirkel, låg distorsion och ofta väldigt långa arbetsavstånd jämfört med några av de andra linserna vi använder.
Det finns andra linser, men de bästa linserna är de så kallade line scan-linserna. Dessa linjeavsökningslinser har ofta mycket hög upplösningsförmåga som kan matcha eller slå ett mikroskopobjektiv. Här är en lins som jag sprang på och köpte den efter att ha kollat repor, formar etc. Jag fick höra att det är en 12K line scan lins. Efter lite googling hittade jag dess specifikationer här. Så det ser ut som att det har 7um upplösningskraft, över 118 mm arbetsavstånd och en bildcirkel på 86 mm.
Med ett sådant specifikationsblad, fast vid cirka 1,25x, kan det slå några av de bästa målen som detta Mitutoyo 1x-objektiv (även om Mitutoyo 1x är APO) som har en upplösningsförmåga på 11um, ett arbetsavstånd på 11 mm, etc.
Upplägget
Uppställningen som visas ovan består av en ämnesplattform med 3 frihetsgrader (rullning, stigning, girning) och en plattform med en frihetsgrad (framåt och bakåt). Alla dessa fyra frihetsgrader är att tillåta finjusteringar för att ta en bild.
Så här är objektivet konfigurerat – objektiv, M44x1-till-M52x0,75, M42-till-M52-filteradapter, M42-till-Nikon AI, 3 segment av 28 mm AI-förlängningsrör och slutligen NEX-till-AI-adapter så att en Sony AIII kan monteras.
Bild tagen med inställningen ovan. Observera vinjettering som pekas av pil (alla 4 hörn), detta orsakas av slangar, inte av linsen. Objektivet kan producera en bildcirkel på 86 mm
Bilden ovan ser väldigt skarp ut (även om jag önskar att trycket på den kan bli skarpare). Om du tittar på det stora kvadratiska rutnätet är det väldigt lite förvrängning. Mönstret på 1 grader och 2 grader i det vänstra och högra hörnet är också skarpa, vilket indikerar bra täckning från hörn till hörn.
Gör det telecentriskt
Ett av mina mål är att göra den telecentrisk och efter att ha spelat med den fick jag den äntligen väldigt nära telecentrisk genom att lägga till lite spacer och en bländare. Distansen är cirka 32 mm lång mellan baksidan av ProOptics-objektivet och bländarenheten. Viktigt att notera, beroende på din bländarenhet och hur du anpassade ditt objektiv kan detta avstånd vara annorlunda. Slutresultatet är mycket uppmuntrande och ger cirka 0,026 % skalfaktor mellan varje bild. Det bästa med den här konfigurationen är att du kan ta bort eller lägga till ytterligare förlängningsrör bakom öppningsenheten utan att påverka telecentriciteten!

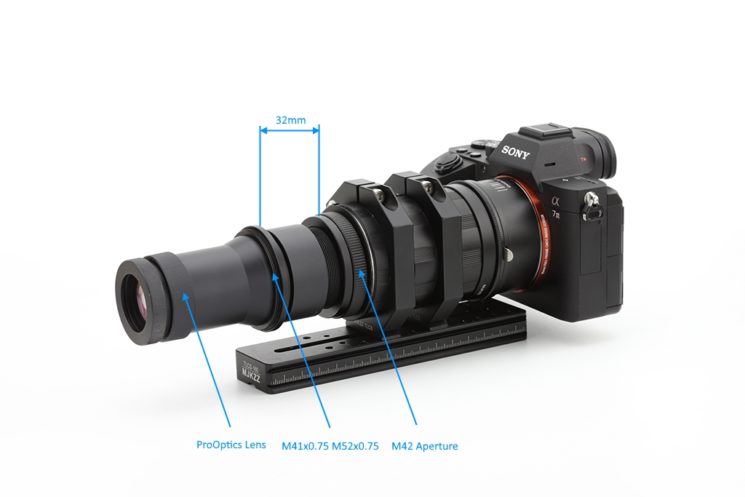

Gör det telecentriskt genom att lägga till några distanser och en öppningsenhet.
Efter att ha gjort det telecentriskt är detta ett av resultaten. Detta staplades från 151 bilder för en 12 mm djup stack. Skalan från första till sista är cirka 1,045, så skalningsfaktorn för mellan intilliggande bilder är cirka 0,03 %, lite mer än 0,02 % för idealisk mätning, men tillräckligt bra. Utan denna telecentriska modifiering är den 0,052 %.
Bilder tagna med denna inställning
100 % beskärning av en annan bild
Detta är en liten del av påfågelfjädern, den nedre delen ser vanligtvis “fluffig” ut men under den här linsen ser varje fiber ganska stel ut.
100 % beskärning av bilden ovan
Slutsats: Nästa gång du besöker en industriell överskottsbutik och om du ser den här typen av lins, särskilt linsavsökningslinser och den är “billig”, ta den!
