Här på Kolari Vision älskar vi att slita in de nyaste kameraväxlarna för att lära oss hur de fungerar och om de kan modifieras för infraröd fotografering, fullspektrumfotografering eller andra saker. Vi har varit riktigt exalterade över R5/R6-utgåvan och hade planer på att lägga till några kylningsmoddar och se över den till en riktig videokamera.
Rapporter från EOSHD om att Canon använder en överhettningstimer snarare än faktiska temperaturavläsningar gjorde oss lite besvikna och ifrågasätter om fysisk kylning av kameran faktiskt kan ge mer fotograferingstid. Andrew Reid kunde kringgå denna timer genom att använda en skruv för att åsidosätta säkerhetsavstängningsknappen i batteriluckan och göra en hård avstängning under inspelningen, men detta verkar korrumpera videofiler.
“Math Class” på Baidu visade nyligen att borttagning av klockbatteriet också kan kringgå denna timer. Firmware-uppdatering av Canon på R5 har också nyligen förlängt fotograferingslängden med en till synes godtycklig tid, vilket visar att programvara absolut kan påverka avstängningstiderna. Dessa data hittills tyder på att kameran håller intern tid, håller tid när kameran är avstängd och använder dessa värden för att påverka om fotograferingen kan återupptas. En hård avstängning korrumperar vissa data som skrivs, vilket förhindrar att en tidsgräns fastställs. Borttagningen av klockbatteriet tyder på att utan en klocka som håller tid medan kameran är avstängd finns det inget sätt att upprätta en nedräkningstimer, och kameran är som standard noll på fotograferingstiden. Med denna kunskap ville vi undersöka hur kameran fungerar utan ett klockbatteri, kunde vi identifiera ett fysiskt klockchip på kortet, och finns det en mer avancerad modifiering som kan göras för att avbryta klocktimerkommunikationen utan att påverka datum/tid inställningar. Just nu har vi bara R6:an att arbeta med, men vi misstänker att R5:an fungerar på liknande sätt. Om någon har en R5, vänligen kontakta oss.

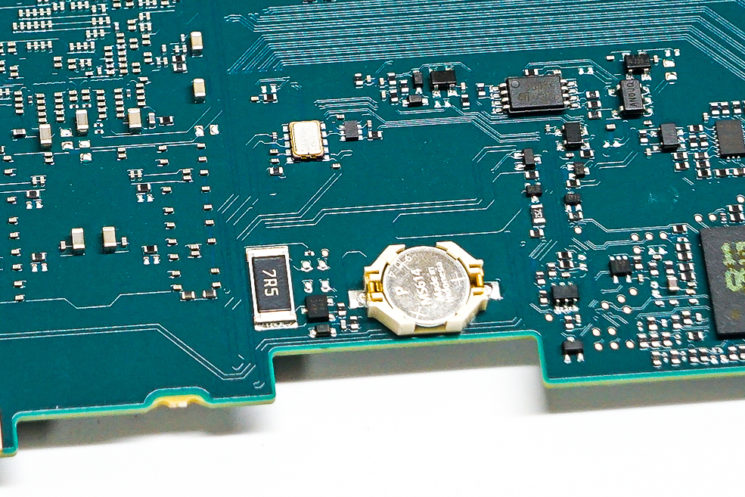

Så först, låt oss börja med klockbatteriet. Den finns på baksidan av huvudkretskortet.
Det första vi ville kontrollera var, hur påverkar det allmänna prestandan om batteriet saknas? Klockan är givetvis nollställd, men på andra Canon-kameror har det förhindrat att spara fotograferingsinställningar och anpassade inställningar, vilket skulle vara deal breaker. Så vi ställde in några anpassade menyer, ändrade några fotograferingsvärden och några menyinställningar och fortsatte sedan med att ta bort klockbatteriet. När vi lämnade kortet helt avstängt utan batterikälla i cirka 30 minuter, monterade vi ihop kameran utan batteri och kollade upp den. Vi fick den förväntade uppmaningen om tid/datum, men blev positivt överraskade över att se att resten av våra inställningar fortfarande fanns där. Trevlig! Vi upptäckte också att kameran håller tiden så länge som huvudbatteriet är på plats, även när den är avstängd.
Härnäst kan vi spåra var batterikablarna ansluter till. Visuell kontroll går ledningarna från batteriet omedelbart ner i brädet till ett mellanlager, så vi kunde inte spåra dem visuellt. Jaja, vi har en multimeter! Genom att köra en kontinuitetskontroll från ledningarna kunde jag spåra rätt ledning till den gemensamma marken direkt. Den vänstra positiva ledningen var lite hårdare, men spåret måste komma ut någonstans, så jag gick runt och testade komponenter i hela brädan på båda sidor. Lite tråkigt, men jag kunde bara identifiera ett chip som batteriet matas in i.
